1650nm 10mW SM ファイバー SLD広帯域光源 モジュールタイプ SLD-1650-10-SM-M15/M20

Parameters
パラメーター

Unit
単位

Typical value
典型値

Remarks
備考

Model
モデル

SLD-1650-10-SM-M15/M20

Center Wavelength
中心波長

nm

1650（ディフォルト）

±15nmの公差

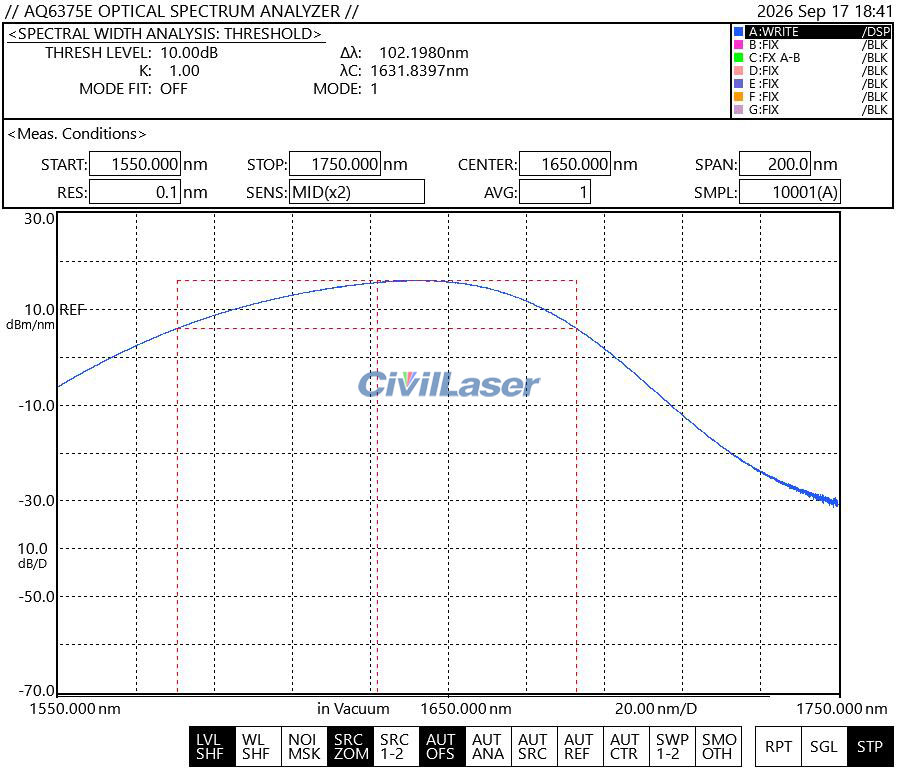

Spectral width
スペクトル幅

nm

≥80

Ouput Power
出力パワー

mW

10

1. 固定パワー/調整可能パワー (選択)
2. PERを追加すると、出力パワーが低下します。

Spectral power spectral density
分光パワー密度

dBm/nm

≥-20

Power Adjustable Range
パワー調整範囲

10~100%

Optional function

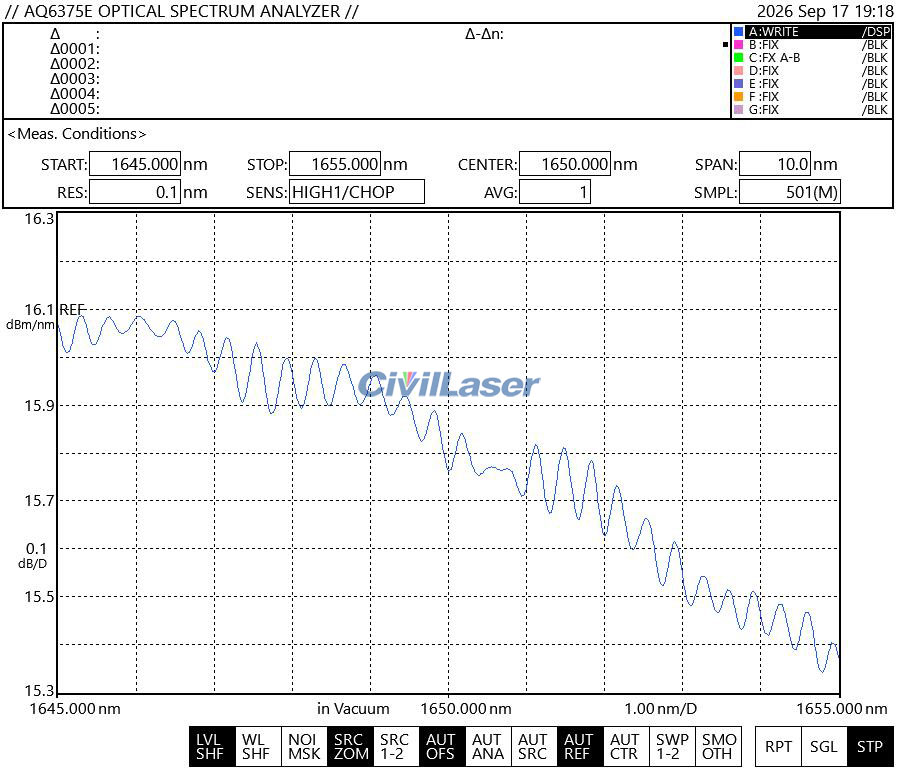

Spectral Ripple
スペクトルリップル

dB

<0.5

Short-term Stability (15 minutes)
短期安定性（15分）

dB

≤ ±0.02

Equivalent≤±0.5%

Long-term Stability (8 hours)
長期安定性（8時間）

dB

≤ ±0.05

Equivalent≤±1.2%

PER (Polarization Extinction Ratio)
偏光消光比

dB

≤2

PER を追加すると、出力パワーが減少します。
例: 10mW SLD に PER を追加すると、出力パワーは約 8.5mW になります。

Pigtail Type
ピグテールタイプ

--

SMF-28 シングルモードファイバー

L=1m
Ф=900μm / 2mm loose tube

Pigtail Connector Type
ピグテールコネクタタイプ

--

FC/APC

Electrical and Environmental Parameters
電気および環境パラメータ

Desktop Type
デスクトップ型

Module Type
モジュールタイプ(現在の製品)

Control method
制御方法

Touch screen/RS232 serial communication

RS232 Serial communication
(Default not include)

Communication interface
通信インターフェース

DB9 Female
(Default not include)

DB9 Female For M20
ZH1.5-3PIN For M15
(Only for power Tunable )

Power supply
電源

AC 100~240V

5V DC, <15W

Size
サイズ

255(W)×285(D)×115(H)mm

M20: 125(W)×150(D)×20(H)mm
M15: 90(W)×70(D)×15(H)mm
(Choose)

Operating Temperature Range
動作温度範囲

-5~+35°C

Operating Humidity Range
動作湿度範囲

0~70%
