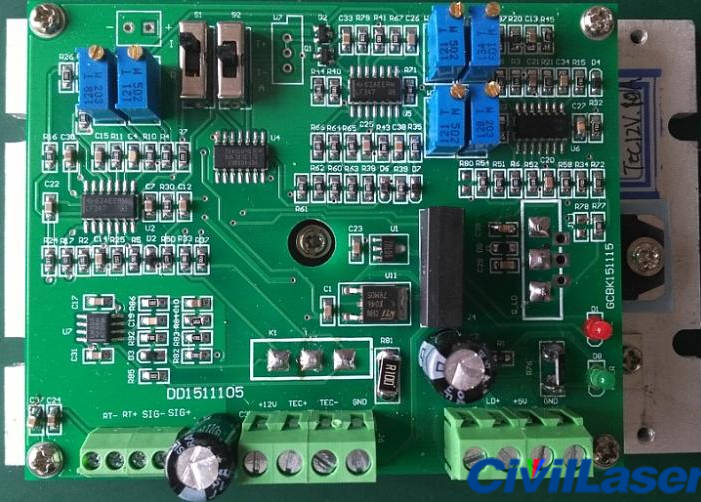

CivilLaser製ピグテールレーザー用ドライバーボード（DFBレーザー 12V 5A TTL変調機能付き）
【仕様】
製品名：ドライブボード
入力電圧：5V、12V（±10%）
寸法：80mm x 100mm
ヒートシンク寸法：80mm x 126mm x 5mm
|
入力パラメータ
|
|
入力電圧
|
5V，12V（+10%）
|
|
入力電流
|
負荷適応によると
|
|
出力パラメータ
|
|
出力LD電圧
|
0-5V適応型
|
|
出力LD電流
|
0-10A 調節可能
|
|
出力TEC電圧
|
0-12V シングルサーキット TEC 冷却
|
|
出力TEC電流
|
0-5A
|
|
出力電流の変動（24時間以上）
|
3%未満
|
|
出力信号
|
電流値と熱抵抗値を検出できます
|
|
保護パラメータ
|
|
過電流保護
|
要件に応じて設定する
|
|
オーバーシュート保護
|
起動時のオーバーシュート電圧が1%未満
|
|
ソフトスタート時間
|
2秒
|
|
温度アラーム
|
35～45℃で設定可能
|
|
外部制御
|
|
アナログ変調
|
0～5Vの電圧信号は電流変調に対応し、過電圧入力保護機能を備えています。
|
|
TTL変調
|
5V，10KHz
|
注意事項：
1. ドライバーボードには冷却用のヒートシンクとファンが必要です。
2. このボードのドライバー入力はLD5VとTEC12Vです。端子J5とJ6は必ず同時に接続してください。接続が間違っていると出力がありません。
3. 入力電極を逆接続しないでください。ボードが破損する恐れがあります。
4. 連続出力を行うには、変調スイッチをTモードに設定してください。
5. レーザーを接続する前に、負荷をかけてパラメータを調整してください。レーザーの損傷を防ぐためです。
