1310nm 20mW SLD広帯域光源 シングルモード ファイバー出力 モジュールタイプ SLD-1310-20-SM-M20

Parameters
パラメーター

Unit
単位

Typical value
典型値

Remarks
備考

Model
モデル

--

 SLD-1310-20-SM-M20

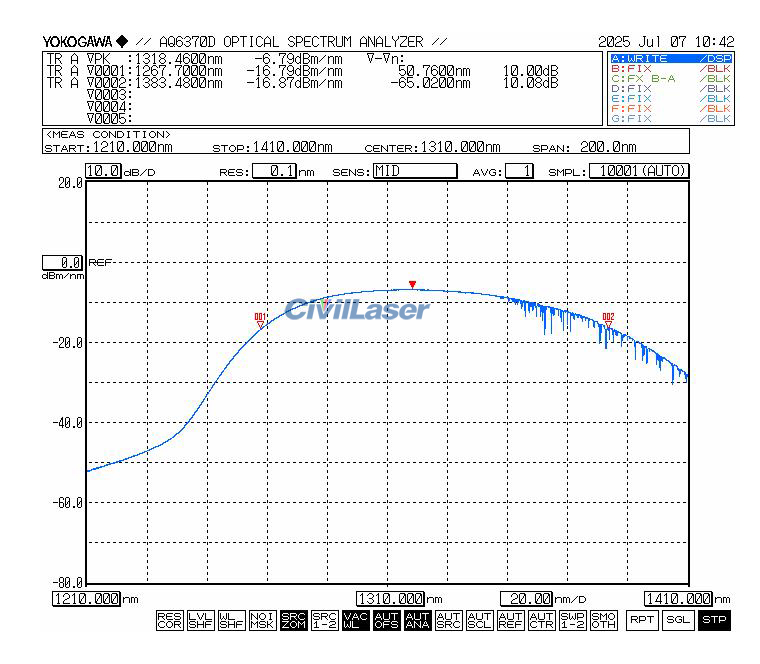

Center Wavelength
中心波長

nm

1310

±15nmの許容範囲

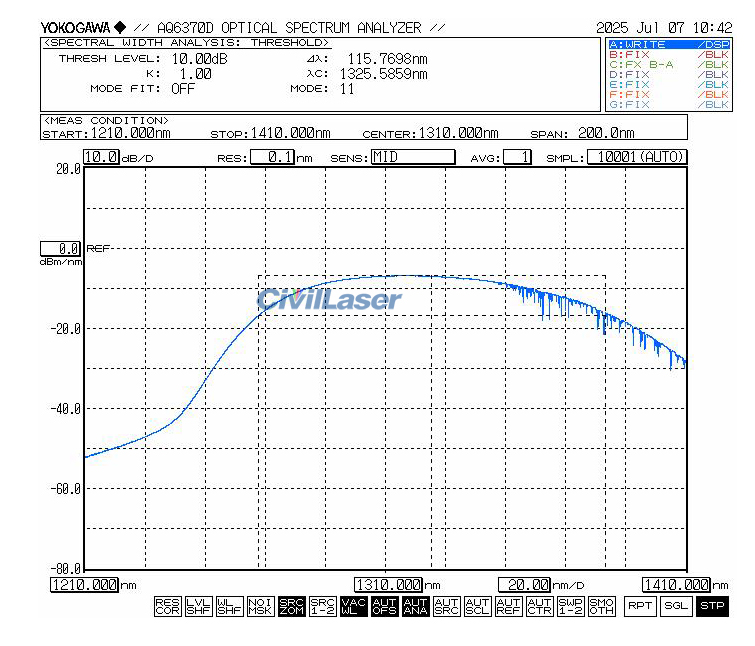

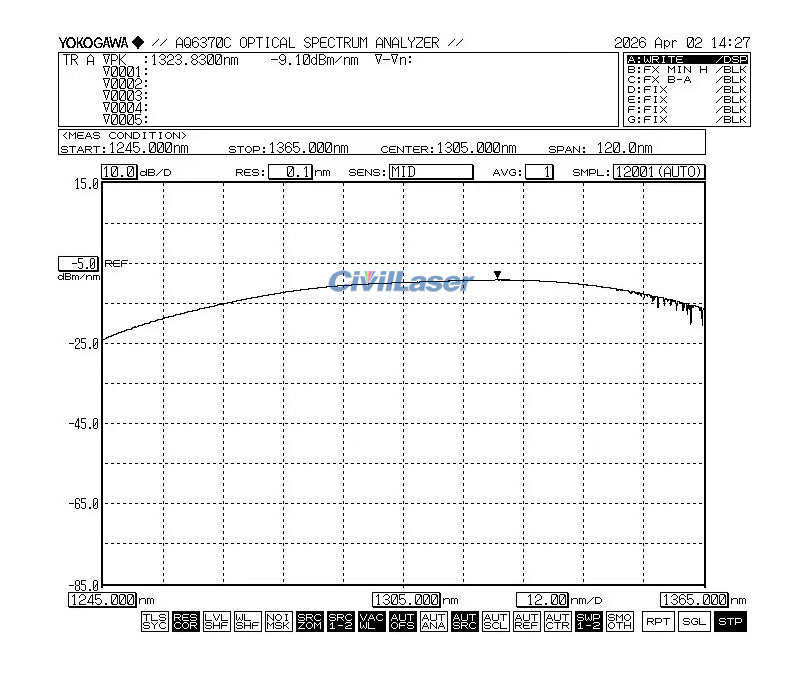

Wavelength Range
波長範囲

nm

1260~1360

@-10dB範囲、±10nm許容誤差

Ouput Power
出力パワー

mW

20

1. 固定出力／可変出力（選択）
2. PERを追加すると、出力電力は低下します。

Power Adjustable Range
パワー調整範囲

--

10~100%

オプション機能

Spectral Power Density
スペクトルパワー密度

dBm/nm

≥-20

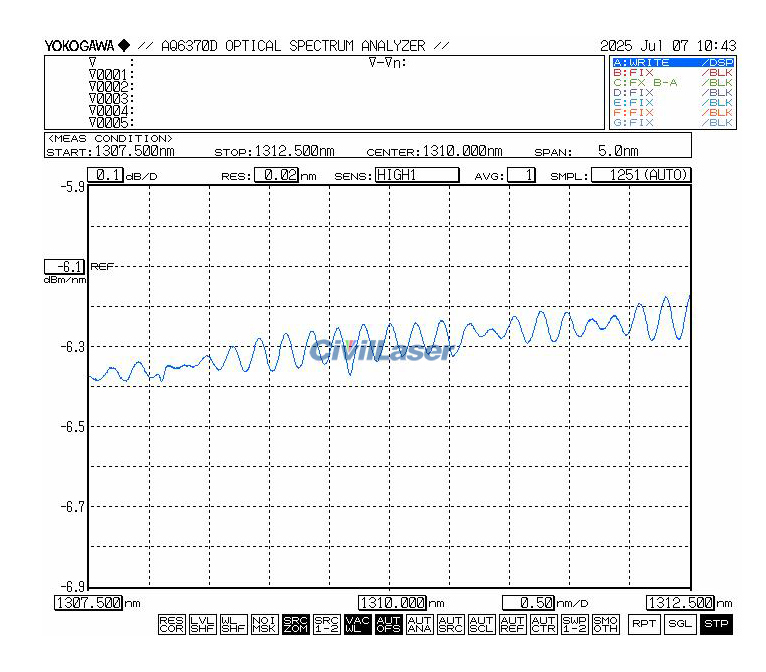

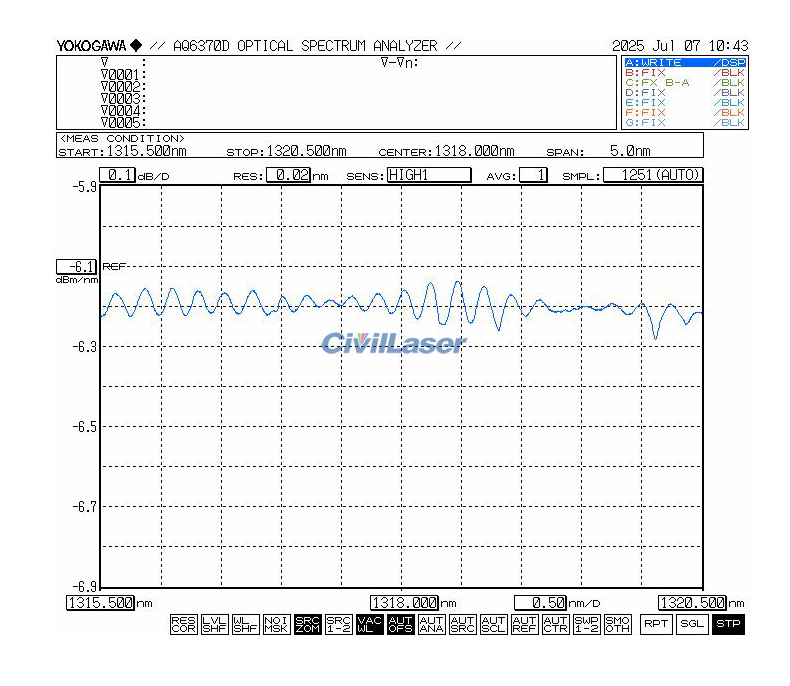

Spectral Ripple
スペクトルリップル

dB

≤0.2

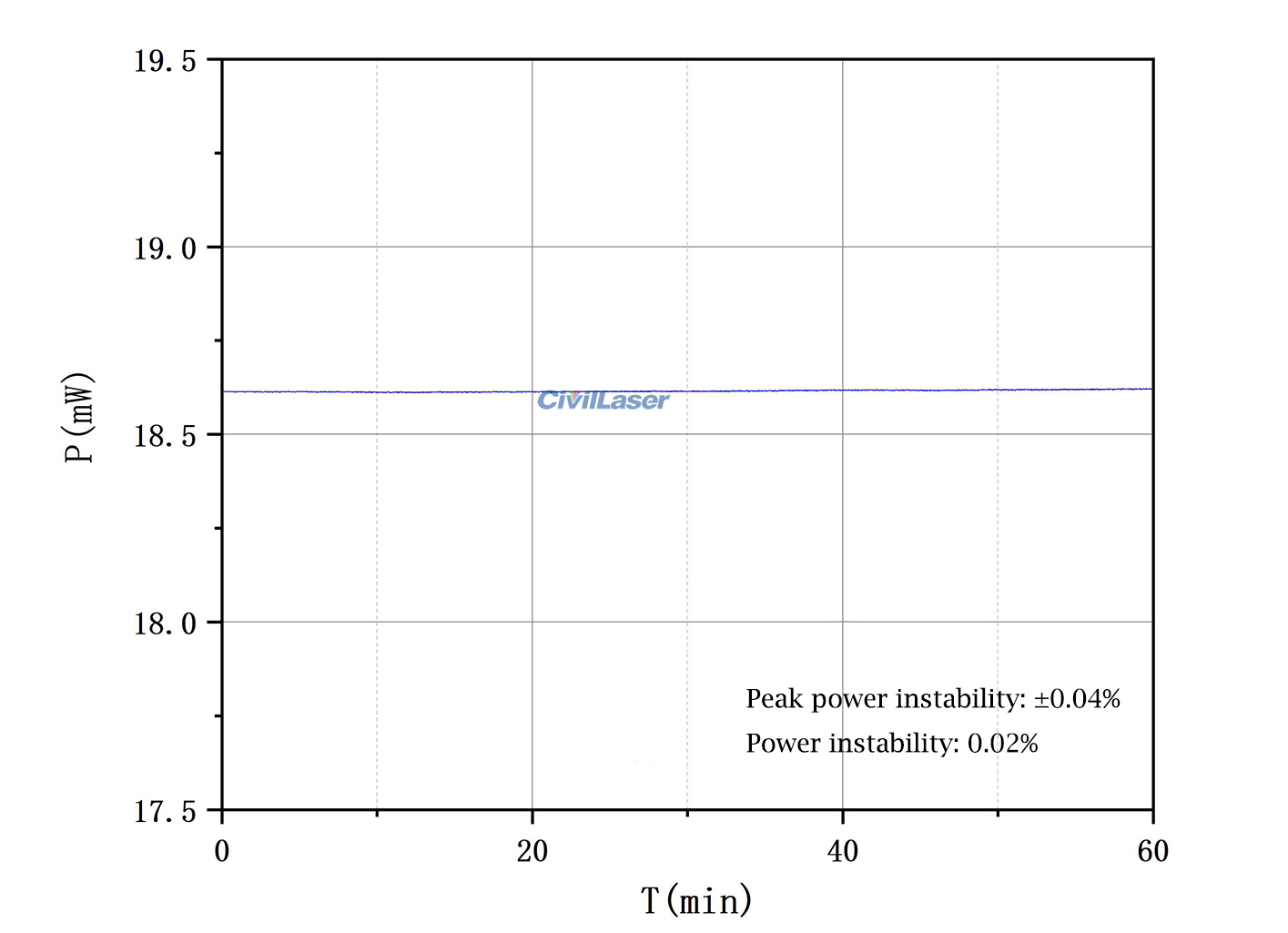

Short-term Stability (15 minutes)
短期安定性（15分）

dB

≤ ±0.02

等価 ≤ ±0.5%

Long-term Stability (8 hours)
長期安定性（8時間）

dB

≤ ±0.05

等価 ≤ ±1.2%

PER (Polarization Extinction Ratio)
偏光消光比

dB

≤ 1

PERを追加すると出力電力が低下します。

例：10mWのSLDの場合、PERを追加すると出力電力は約8.5mWになります。

Pigtail Type
ピグテールタイプ

--

SMF-28 Single mode fiber

L=1m

Pigtail Connector Type
ピグテールコネクタタイプ

--

FC/APC

Electrical and Environmental Parameters
電気および環境パラメータ

Module Type
モジュールタイプ

Control Method
制御方法

RS232 Serial communication

Communication Interface
通信インターフェース

DB9 Female
(Only for power tunable)

Power Supply
電源

DC 5V, 3A

Size
サイズ

125(W)×150(D)×20(H)mm

Operating Temperature Range
動作温度範囲

-5~+35°C

Operating Humidity Range
動作湿度範囲

0~70%
