1310nm 20mW 14ピン分布帰還型レーザー DFBレーザーダイオードファイバーレーザー
このレーザーはDFB LDチップ、波長1310±1nm、出力≥20mW、14ピンバタフライパッケージ内蔵光アイソレータおよび熱電冷却器、900umルーズチューブ付き1.00±0.10m偏光保持光ファイバーピグテール、FC/APCコネクタを備えています。
極値:
レーザー逆電圧: 2.0V
順方向電流: 120mA
フォトダイオード逆電圧: 10V
フォトダイオード順方向電流: 2mA
動作温度範囲: -20~+70℃
保管温度範囲: -40~+85℃
サーミスタ温度: 100℃
クーラー電流: 1.9A

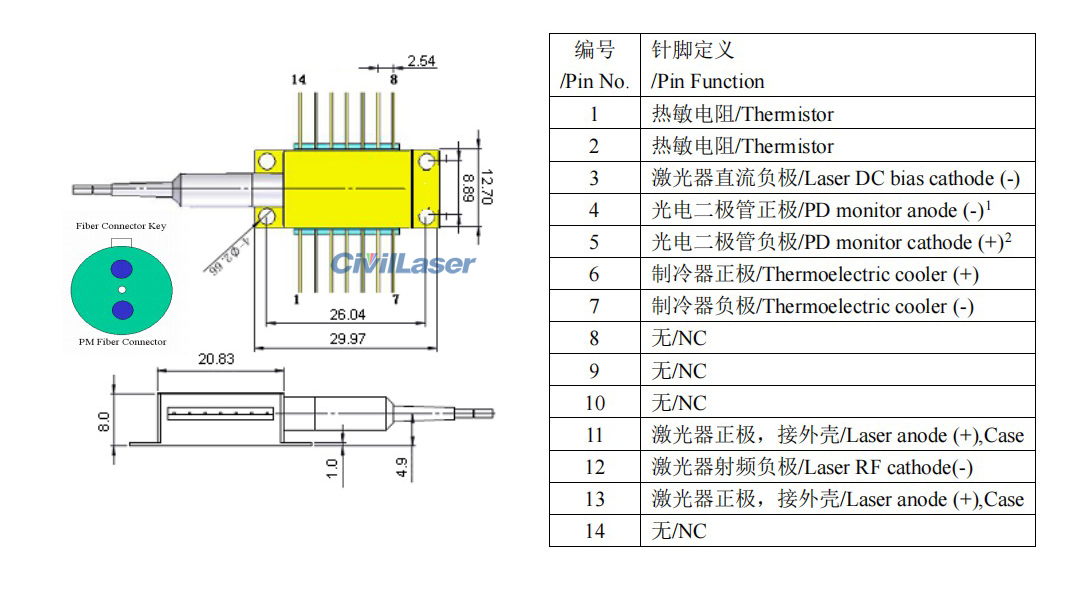

ファイバーとコネクタ:
ファイバータイプ: SMファイバー/PMファイバー(選択)
ピグテール長さ: 1m
コネクタタイプ: FC/APC

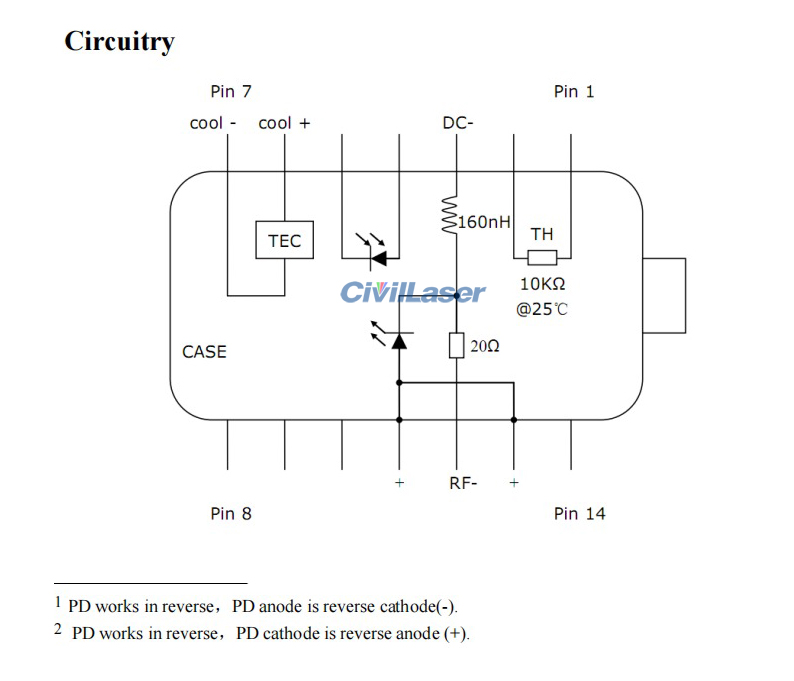

電気特性:
|
パラメータ
|
記号
|
テスト条件
|
最小値
|
標準値
|
最大値
|
単位
|
|
ピーク光出力
|
Pp
|
--
|
20
|
-
|
-
|
mW
|
|
閾値電流
|
Ith
|
CW
|
-
|
14
|
25
|
mA
|
|
駆動電流
|
--
|
Po=20mW
|
-
|
-
|
120
|
mA
|
|
レーザー順方向電圧
|
--
|
Po=20mW
|
-
|
1.7
|
2.0
|
V
|
|
レーザー動作温度
|
Tld
|
--
|
15
|
-
|
35
|
℃
|
|
逆電圧を監視する
|
VRMON |
--
|
-
|
5
|
10
|
V
|
|
モニターの電流
|
IRMON
|
Po=20mW
|
0.01
|
-
|
2
|
mA
|
|
モニターの暗電流
|
ID
|
IF=0mA,VRMON=5V
|
-
|
0.01
|
0.1
|
µA
|
|
入力抵抗
|
ZIN
|
--
|
-
|
25
|
-
|
Ω
|
|
サーミスタ電流
|
ITC
|
--
|
10
|
-
|
100
|
µA
|
|
サーミスタ抵抗
|
RTH
|
TL=25℃
|
9.5
|
-
|
10.5
|
kΩ
|
|
TEC電流
|
ITEC
|
TL=25℃, Taround=70℃
|
-
|
-
|
1.2
|
A
|
|
TEC電圧
|
VTEC
|
TL=25℃, Taround=70℃
|
-
|
-
|
3.5
|
V
|
光学特性:
|
パラメータ
|
記号
|
テスト条件
|
最小値
|
標準値
|
最大値
|
単位
|
|
中心波長
|
λC
|
CW, TL=15～35℃
|
1309
|
1310
|
1311
|
nm
|
|
線幅
|
LW
|
CW 5mW
|
-
|
3
|
-
|
MHz
|
|
帯域幅(@-3dB)
|
BW
|
5mW，-3dB
|
2.5
|
-
|
-
|
GHz
|
|
相対強度ノイズ
|
RIN
|
5mW,50MHz-2.5GHz
|
-
|
-140
|
-
|
dB/Hz
|
|
サイドモード抑制比
|
SMSR
|
CW
|
35
|
42
|
-
|
dB
|
|
光アイソレーション
|
--
|
0℃～70℃
|
-
|
30
|
-
|
dB
|
|
波長ドリフト
|
--
|
--
|
-
|
-
|
±0.1
|
nm
|
|
波長/温度係数
|
dλ/dT
|
--
|
-
|
0.09
|
|
nm/℃
|
|
ダイナミックスペクトル幅
|
△λ
|
2.5GHz, @-20dB
|
-
|
0.32
|
-
|
nm
|
|
消光比
|
ER
|
IF=30mA polarization∥slow axis
|
18
|
23
|
-
|
dB
|
