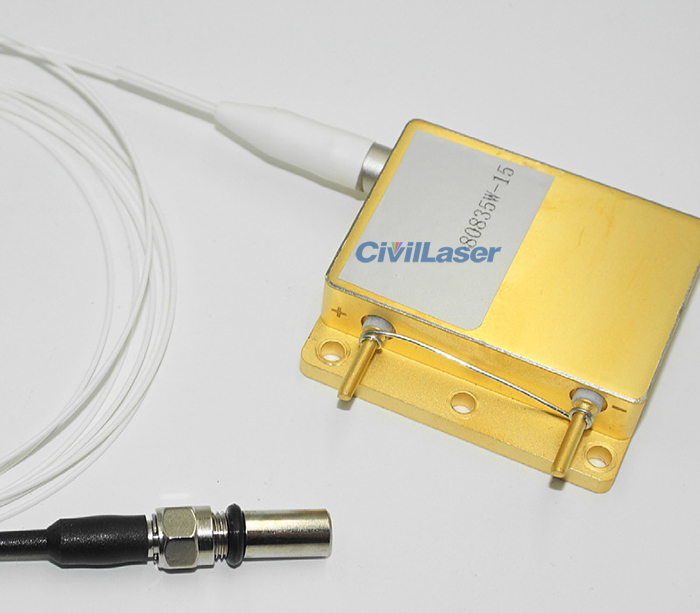

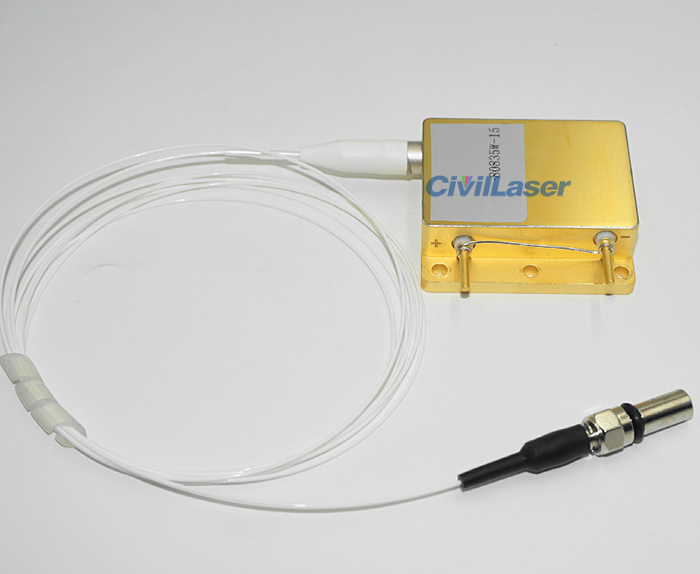

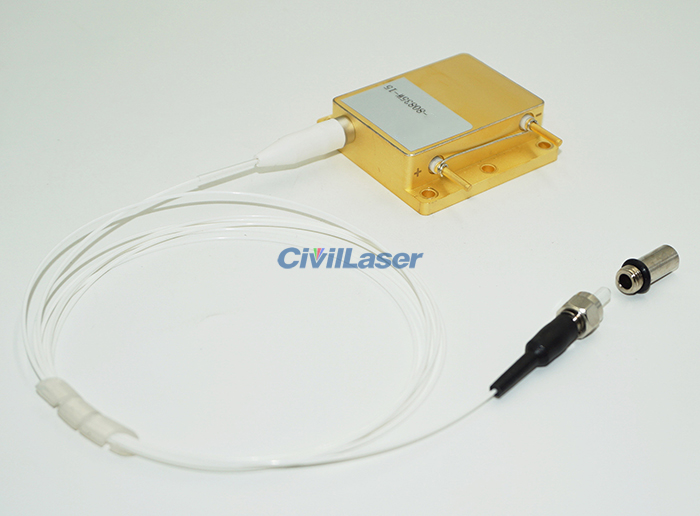

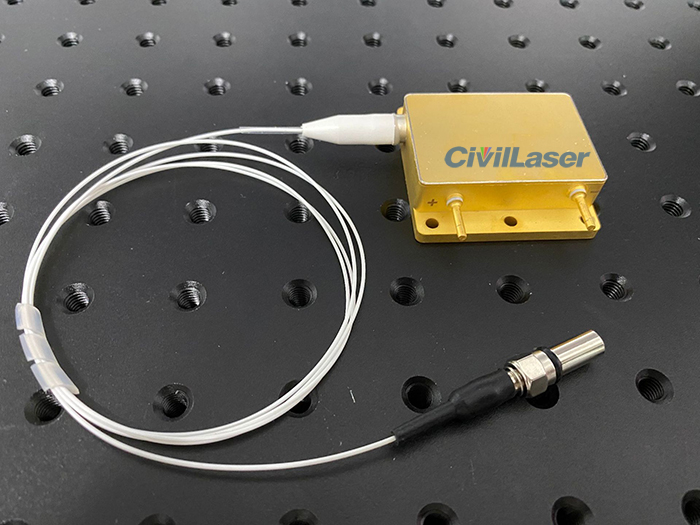

808nm 35W 赤外線 高出力 ファイバー結合レーザー 105μm ファイバー出力 レーザーモジュール
[特徴]
波長: 808nm
ファイバー出力：35W
ファイバーコア径：105μm
開口数: 0.22NA
1030nm-1200nm 反射防止
[応用]
固体レーザー励起
緑色光のポンピング、セキュリティ監視、工業処理、レーザーディスプレイ、医療、美容、科学研究、その他多くの分野で広く使用されています。 また、特殊な波長や多波長の製品をお客様に合わせてカスタマイズしたり、さまざまなオプションのパッケージ形態や追加機能を提供したりできます。 カスタムが必要な場合は、お問い合わせください。
[仕様]
| 製品標準仕様(25℃) |
記号 |
単位 |
最小値 |
典型的な値 |
最大値 |
| 光学パラメータ |
出力電力 (CW) |
Po |
W |
|
35 |
|
| 中心波長 |
λc |
nm |
805 |
808 |
811 |
| スペクトル幅 (FWHM) |
△λ |
nm |
|
3 |
4 |
| ファイバ径/クラッド径 |
Dcore |
μm |
|
105/125 |
|
| 開口数 |
NA |
nm |
|
0.22 |
|
| 波長温度係数 |
|
nm/℃ |
|
0.28 |
|
| 電気的パラメータ |
電気光変換効率 |
WPE |
% |
|
45 |
|
| しきい電流 |
Ith |
A |
|
1.3 |
|
| 動作電流 |
Iop |
A |
|
9.5 |
10.5 |
| 動作電圧 |
Vop |
V |
|
7.5 |
8 |
| 機械的パラメータ |
ファイバー長 |
L |
m |
0.9 |
1 |
1.1 |
| 曲げ半径 |
|
mm |
40 |
|
|
| 保護管の種類 |
|
|
0.9mm protective tube |

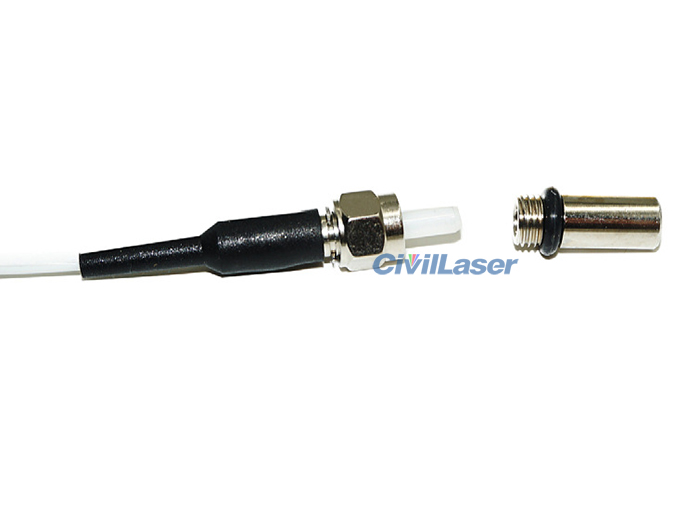

| ファイバーコネクター |
|
|
SMA905 |
| 反射防止パラメータ |
反射防止バンド |
λ |
nm |
1030-1200 |
| 反射防止アイソレーション |
|
dB |
|
30 |
|
| その他のパラメータ |
ESD |
Vesd |
V |
|
|
500 |
| 動作温度 |
Top |
℃ |
|
25 |
|
| 保管温度 |
Tst |
℃ |
-20 |
|
70 |
| 相対湿度 |
RH |
% |
15 |
|
85 |
| パッケージタイプ |
|
|
|
W2 |
|
| はんだ付け温度 |
Tls |
℃ |
|
|
260 |
| はんだ付け時間 |
t |
sec |
|
|
10 |
