980/1060nm WDM 1X2 PM ファイバー 波長分割多重方式 FC/APC 遅軸はKキーに合わせます
偏光維持波長分割マルチプレクサは、異なる波長の光信号をファイバに結合するデバイスです。 最も一般的なアプリケーションは、ポンプ光信号と偏光信号光をファイバに結合することです。 したがって、偏波保持ファイバでは、増幅器と偏波保持ファイバレーザーが不可欠なコンポーネントです。
The polarization-maintaining wavelength division multiplexer is a device that couples optical signals of different wavelengths into a fiber. The most common application is to couple the pump light signal and the polarization signal light into a fiber. Therefore, in the polarization-maintaining fiber Amplifiers and polarization-maintaining fiber lasers are essential components.
[特徴]
高い分離
高い反射減衰量
低挿入損失
良好な環境安定性
[応用]
光ファイバ通信機器
ラマン増幅器
EDFA
光ファイバーセンサー

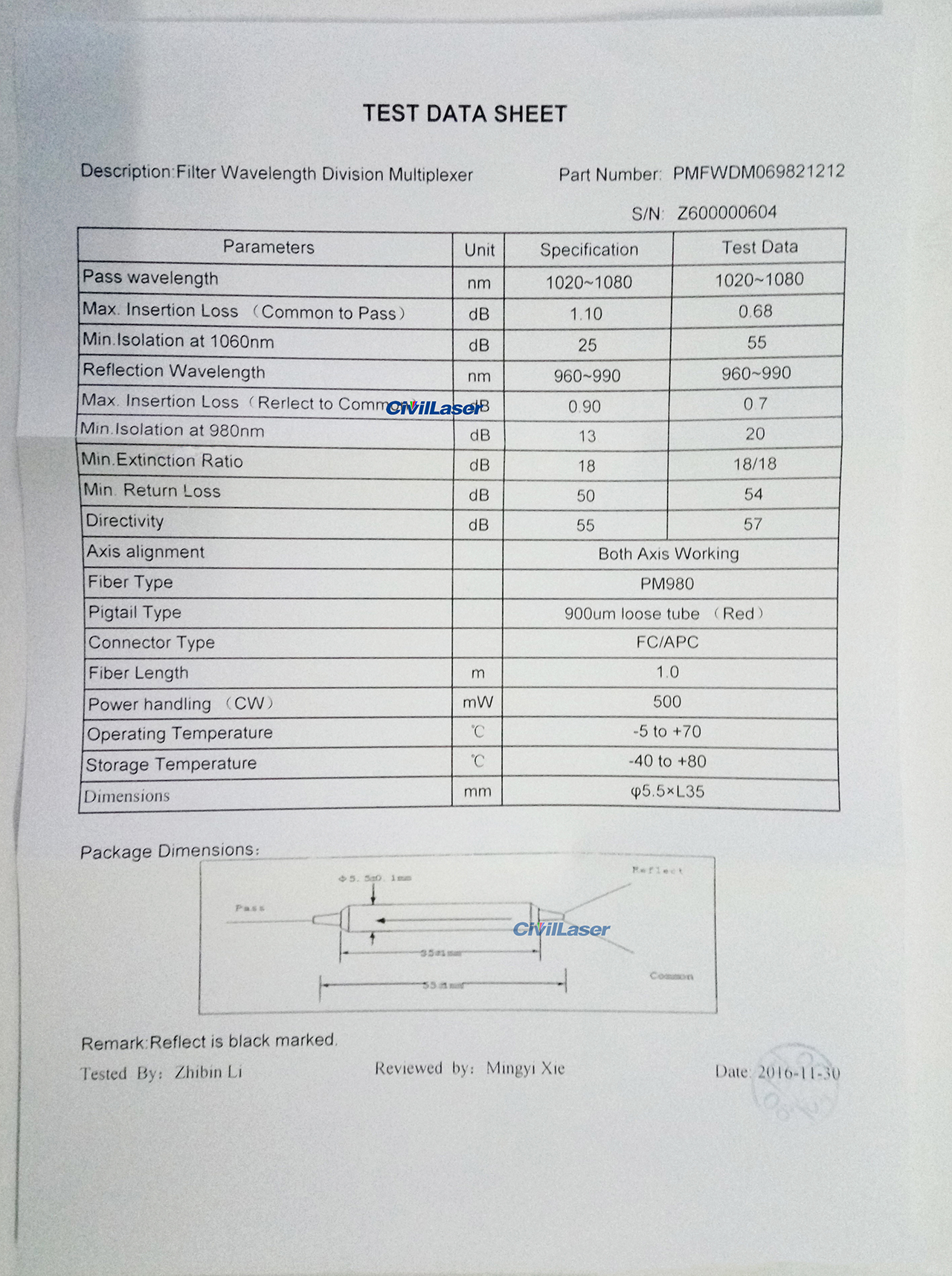

テストデータシート：
| パラメーター |
単位 |
仕様 |
テストデータ |
| 通過波長 |
nm |
1020~1080 |
1020~1080 |
| 最大挿入損失（パスに共通） |
dB |
1.10 |
0.68 |
| 最小アイソレーション@ 1060nm |
dB |
25 |
55 |
| 反射波長 |
nm |
960~990 |
960~990 |
| 最大挿入損失（共通に反映） |
dB |
0.90 |
0.7 |
| 最小アイソレーション@ 980nm |
dB |
13 |
20 |
| 最小消光比 |
dB |
18 |
18/18 |
| 最小リターンロス |
dB |
50 |
54 |
| 指向性 |
dB |
55 |
57 |
| 軸の位置合わせ |
|
Both axis working |
| ファイバータイプ |
|
PM980 |
| ピグテールタイプ |
|
900μm loose tube (red) |
| コネクタタイプ |
|
FC/APC |
| ファイバーの長さ |
m |
1.0 |
| パワー（CW） |
mW |
500 |
| 動作温度 |
℃ |
-5 ~ +70 |
| 保管温度 |
℃ |
-45 ~ +85 |
| 寸法 |
mm |
Φ5.5 x L35 |
