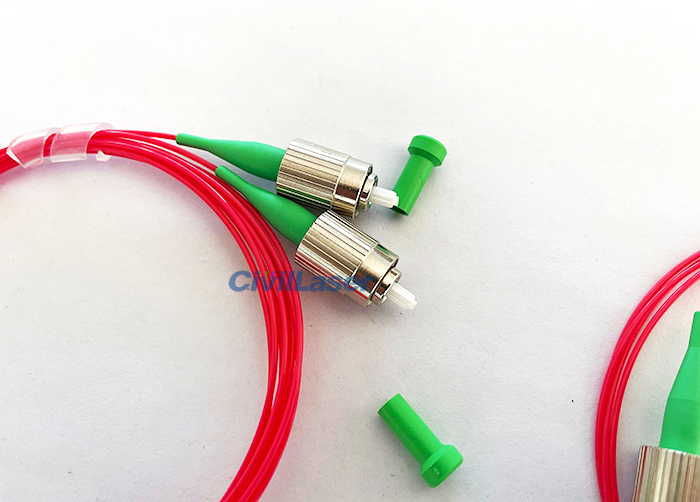

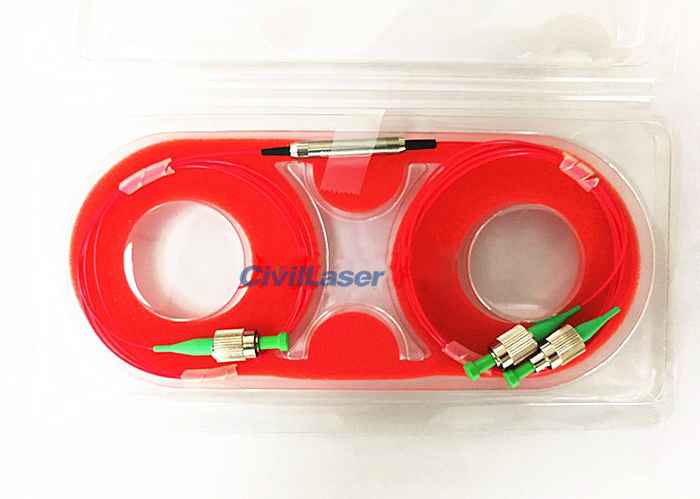

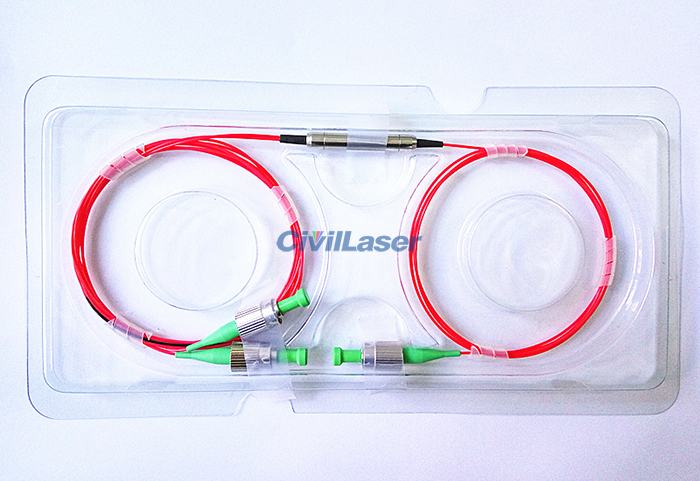

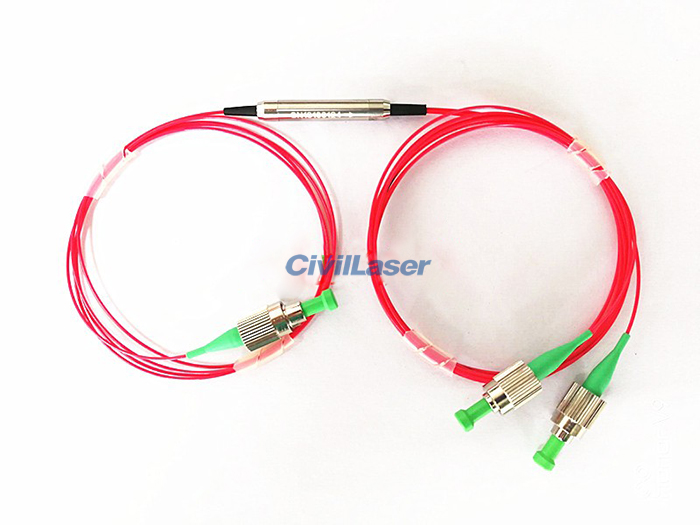

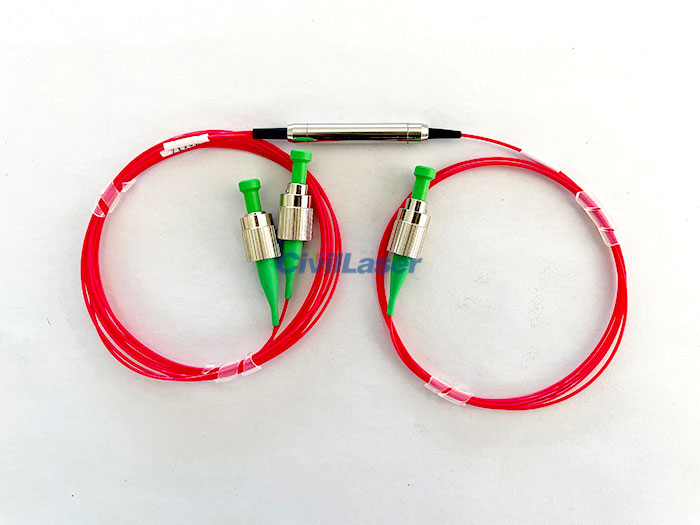

1X2 波長分割多重方式を維持する偏光 980nm PMファイバー WDM FC/APC
偏光維持波長分割マルチプレクサは、異なる波長の光信号をファイバに結合するデバイスです。 最も一般的なアプリケーションは、ポンプ光信号と偏光信号光をファイバに結合することです。 したがって、偏波保持ファイバでは、増幅器と偏波保持ファイバレーザーが不可欠なコンポーネントです。
The polarization-maintaining wavelength division multiplexer is a device that couples optical signals of different wavelengths into a fiber. The most common application is to couple the pump light signal and the polarization signal light into a fiber. Therefore, in the polarization-maintaining fiber Amplifiers and polarization-maintaining fiber lasers are essential components.
[特徴]
高い分離
高い反射減衰量
低挿入損失
良好な環境安定性
[応用]
光ファイバ通信機器
ラマン増幅器
EDFA
光ファイバーセンサー
[仕様]
| パラメーター |
単位 |
値 |
| 伝送チャネル |
中心波長 |
nm |
960~990 |
| 最大挿入損失 |
dB |
0.8 |
| 典型的な挿入損失 |
dB |
0.6 |
| 最小アイソレーション |
dB |
25 |
| 典型的なアイソレーション |
dB |
30 |
| 反射チャンネル |
中心波長 |
nm |
1030~1080 |
| 最大挿入損失 |
dB |
0.5 |
| 典型的な挿入損失 |
dB |
0.3 |
| 最小アイソレーション |
dB |
12 |
| 典型的なアイソレーション |
dB |
15 |
| 最小リターンロス |
dB |
50 |
| 最小消光比 |
dB |
20 |
| 典型的な消光比 |
dB |
22 |
| 温度安定性 |
dB/℃ |
≤0.005 |
| 最大光パワー（CW） |
mW |
300 |
| 最大引張荷重 |
N |
5 |
| ピグテールタイプ |
|
PM980パンダ型偏光維持光ファイバ |
| 動作温度 |
℃ |
-5 ~ +70 |
| 保管温度 |
℃ |
-40 ~ +85 |
