800nm~1700nm 3mm InGaAs PIN フォトダイオード TO5 パッケージ
[特徴]
高い信頼性、低い暗電流。
800-1700nmのスペクトル範囲。
アクティブ直径3mm。
ハーメチックTO5缶またはレセプタクル付き。
[用途]
光学センサー
光パワーメーター
産業用自動制御
科学分析と実験
空間光検出装置
応答スペクトルテスト
絶対最大定格:
パラメータ |
記号 |
値 |
単位 |
動作温度 |
Top |
-40~+85 |
℃ |
保存温度 |
Tstg |
-40~+100 |
℃ |
逆電圧 |
Vr |
5 |
V |
はんだ付け温度(時間) |
Ts(10s) |
260 |
℃ |
電気的および光学的特性:(T = 25℃)
パラメータ |
記号 |
単位 |
典型的な値 |
アクティブ直径 |
Φ |
mm |
3 |
スペクトル範囲 |
λ |
nm |
800-1700 |
応答性 |
Re (VR=0V, λ=1310nm) |
mA/mW |
0.85 |
Re (VR=0V, λ=1550nm) |
mA/mW |
0.95 |
反応時間 |
Tr (RL=50Ω,VR=3V) |
ns |
110 |
暗電流 |
Id (VR=0V) |
nA |
1 |
Id (VR=3V) |
nA |
7 |
逆破壊電圧 |
VBR (IR=10μA) |
V |
15 |
接合容量 |
Cj (f=1MHz, VR=0V) |
pF |
2800 |
Cj (f=1MHz, VR=3V) |
pF |
450 |
飽和光パワー |
Ps(VR=0V) |
mW |
5(Min.3.5) |
Ps(VR=3V) |
mW |
15 |
動作電圧 |
VR |
V |
0-3 |
シャント抵抗 |
Rsh (VR=10mV) |
MΩ |
10 |

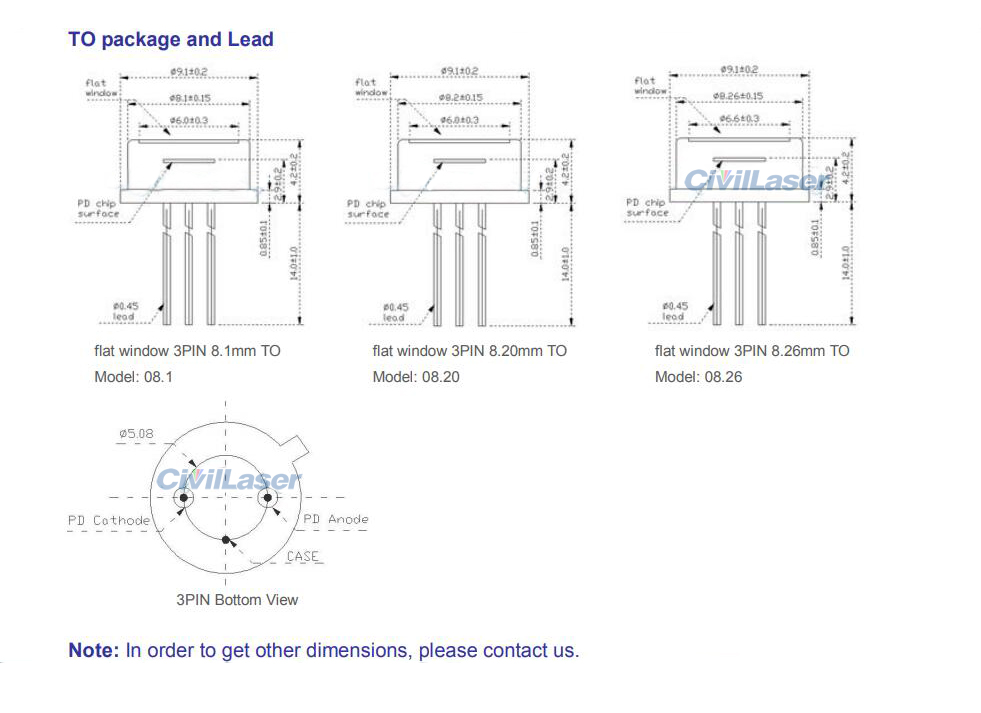

パッケージ |
Hermetic TO5 Can or with receptacle. |
注意:

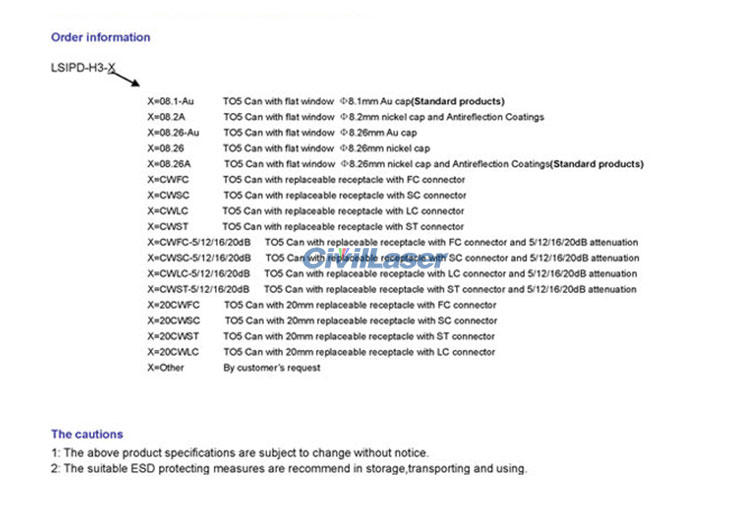

(1)デフォルトはTO5缶パッケージです。他のモデルが必要な場合は、お問い合わせください。
(2)ご注文数量が10個未満または10個を超える場合は、販売価格が異なりますので、 お問い合わせください。
(3)納期:我々は一般的に使用されるPDの少量を持っています。 数量が多い場合は、再生産する必要があります。通常、1〜3週間で、モデルによって納期が異なります。
