800-1700nm 2.5GHZ 75μm アノログ InGaAs PIN フォトダイオード TO46 パッケージ

1067円

カートに入れる:
最小:  10

800-1700nm 2.5GHZ 75μm アノログ InGaAs PIN フォトダイオード TO46 パッケージ

[特徴]
高い信頼性、低い暗電流。
800-1700nmのスペクトル範囲。
-3dB帯域幅、最大2.5GHZ。
ハーメチックTO46缶、レセプタクル付き、またはファイバーカップリング付き。

[用途]
アナログCATVおよびファイバー通信。
高速光パルス試験。
OTDR、光学センサー。
工業用自動制御。
科学分析と実験。

絶対最大定格:

パラメータ 記号 単位
動作温度 Top -40~+85
保存温度 Tstg -40~+100
順電流 If 4 mA
逆電圧 Vr 20 V
はんだ付け温度(時間) Ts(10s) 260


電気的および光学的特性:(T = 25℃)

パラメータ 記号 単位 典型的な値
スペクトル範囲 λ nm 800-1700
アクティブ直径 Φ um 75
応答性 Re (VR=0V, λ=1310nm) mA/mW 0.85
Re (VR=0V, λ=1550nm) mA/mW 0.90
反応時間 Tr (RL=50Ω,VR=5V) ps 140
バンド幅(-3dB) BW (RL=50Ω,VR=5V) GHZ 2.5
暗電流 Id (VR=0V) pA 0.2
Id (VR=5V) pA 30
逆破壊電圧 VBR (IR=10μA) V 40
接合容量 Cj (f=1MHz, VR=0V) pF 400
Cj (f=1MHz, VR=5V) pF 1
飽和光パワー Ps(VR=5V) mW 3.5
2次相互変調歪み CSO(Two tones, RL=50Ω,1mW, VR=5V ) dBc -75
動作電圧 VR V 0-10
シャント抵抗 Rsh (VR=10mV) 50

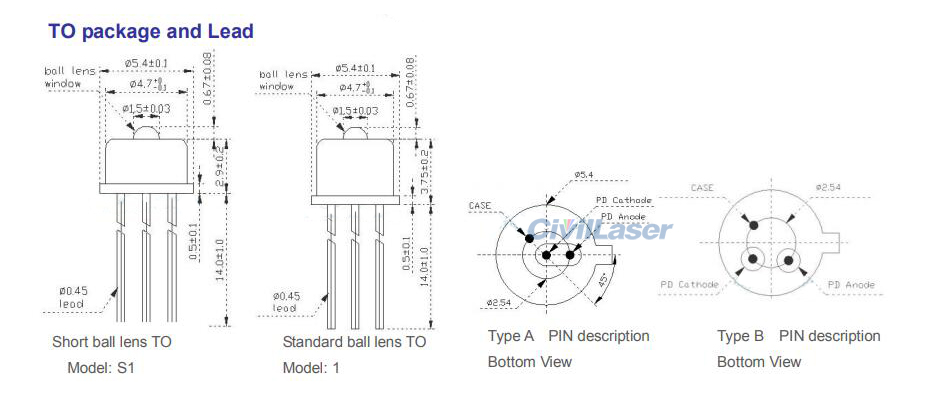

パッケージ Hermetic TO46 Can or with receptacle or with fiber coupling.


注意:

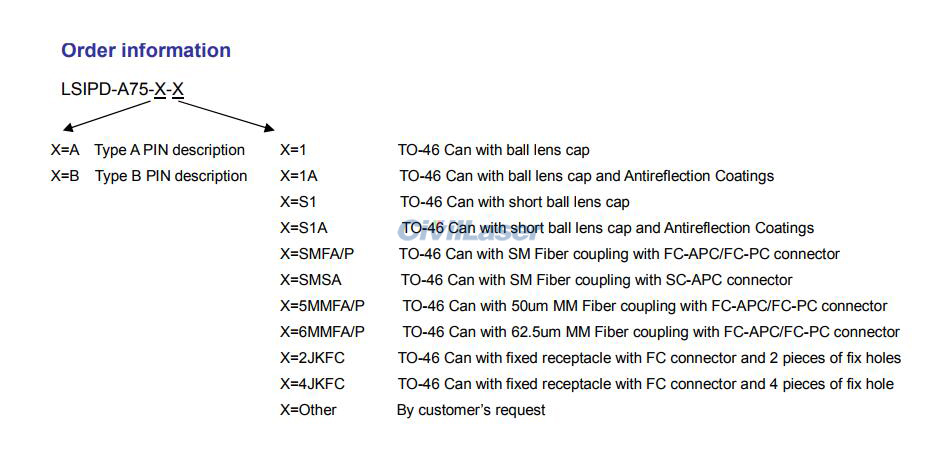

(1)デフォルトはTO-46缶パッケージです。他のモデルが必要な場合は、お問い合わせください。
(2)ご注文数量が10個未満または10個を超える場合は、販売価格が異なりますので、 お問い合わせください。
(3)納期:我々は一般的に使用されるPDの少量を持っています。 数量が多い場合は、再生産する必要があります。通常、1〜3週間で、モデルによって納期が異なります。





800-1700nm フォトダイオード

800-1700nm フォトダイオード

800-1700nm フォトダイオード

800-1700nm フォトダイオード

800-1700nm フォトダイオード
