400nm~1100nm 2.5GHZ 高速 シリコン PIN フォトダイオード TO46缶パッケージ
[特徴]
高信頼性。
2.5 GHzまでの高速。
400-1100nmのスペクトル範囲。
低キャパシタンス密閉TO46缶またはファイバーカップリング付きレセプタクル付き。
[用途]
光通信
レーザー距離測定とレーザーライダー
産業用自動制御
レーザーパルステスト
科学分析と実験
絶対最大定格：
| パラメータ |
記号 |
値 |
単位 |
| 動作温度 |
Top |
-40～+85 |
℃ |
| 保存温度 |
Tstg |
-40～+85 |
℃ |
| 順電流 |
If |
3 |
mA |
| 逆電圧 |
Vr |
20 |
V |
| はんだ付け温度（時間） |
Ts（10s） |
260 |
℃ |
電気的および光学的特性：（T = 25℃）
| パラメータ |
記号 |
単位 |
典型的な値 |
| 有効範囲 |
Φ |
um |
200 |
| スペクトル範囲 |
λ |
nm |
400-1100 |

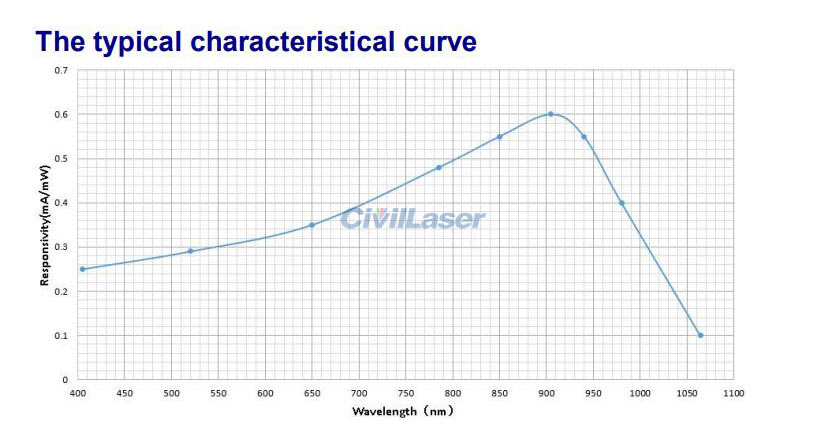

| 応答性 |
Re (VR=10V,λ=405nm ) |
mA/mW |
0.20 |
| Re (VR=10V,λ=650nm ) |
mA/mW |
0.35 |
| Re (VR=10V,λ=850nm ) |
mA/mW |
0.55 |
| Re (VR=10V,λ=1064nm ) |
mA/mW |
0.10 |
| 反応時間 |
Tr (RL=50Ω,VR=10V) |
ps |
150 |
| バンド幅(-3dB) |
Tr (BW (RL=50Ω,VR=10V) |
GHZ |
2.5 |
| 暗電流 |
Id(VR=0V) |
pA |
0.1 |
| Id(VR=10V) |
pA |
100 |
| 逆破壊電圧 |
VBR (IR=10uA) |
V |
60 |
| 接合容量 |
Cj (f=1MHz, VR=0V) |
pF |
20 |
| Cj (f=1MHz, VR=10V) |
pF |
1.0 |
| 飽和光パワー |
Ps(VR=10V) |
mW |
5 |
| 動作電圧 |
VR |
V |
0-15 |
| シャント抵抗 |
Rsh (VR=10mV) |
GΩ |
100 |

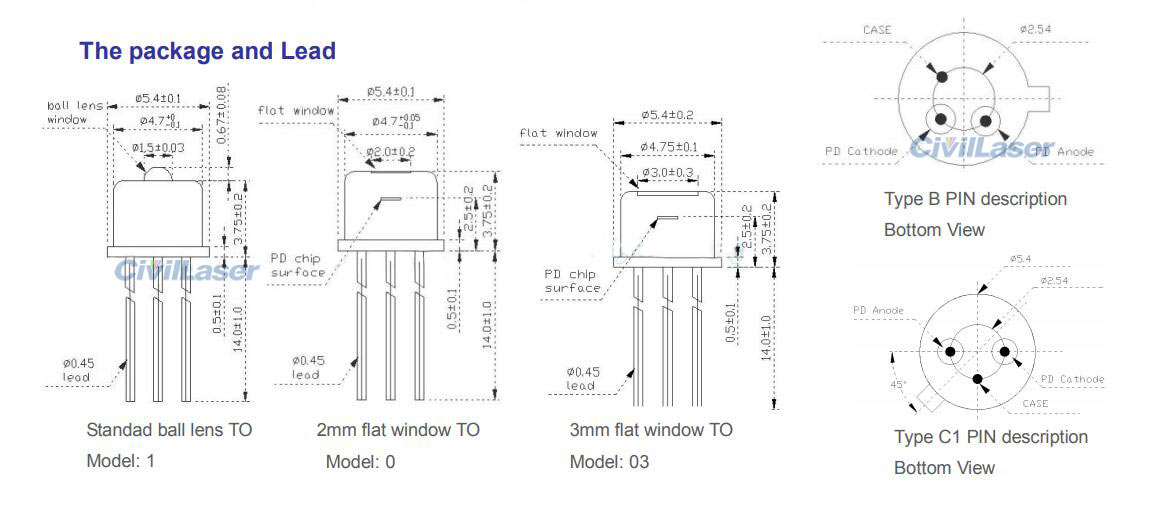

| パッケージ |
HermeticTO46 Can or with receptacle or with fiber coupling . |
注意：

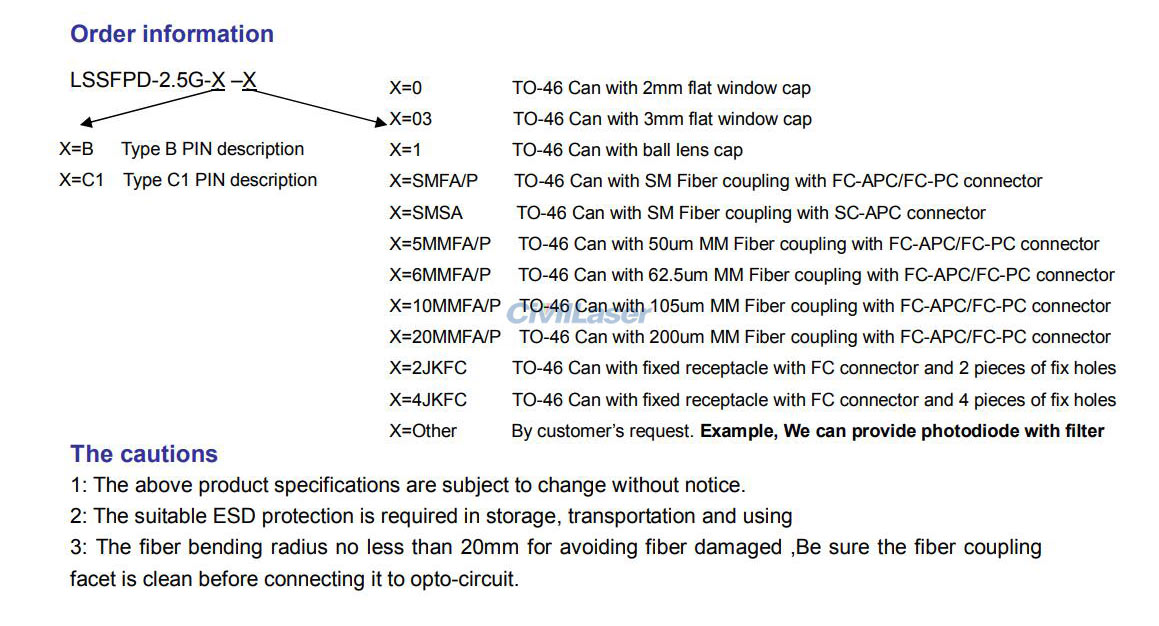

（1）デフォルトはTO-46缶パッケージです。他のモデルが必要な場合は、お問い合わせください。
（2）ご注文数量が10個未満または10個を超える場合は、販売価格が異なりますので、 お問い合わせください。
（3）納期：我々は一般的に使用されるPDの少量を持っています。 数量が多い場合は、再生産する必要があります。通常、1〜3週間で、モデルによって納期が異なります。
