400nm~1100nm 6mm シリコン PIN フォトダイオード TO8缶パッケージ
[特徴]
高い信頼性、低い暗電流。
400-1100nmのスペクトル範囲。
405nmの応答性約0.2mA / mW
アクティブな直径6x6mm。

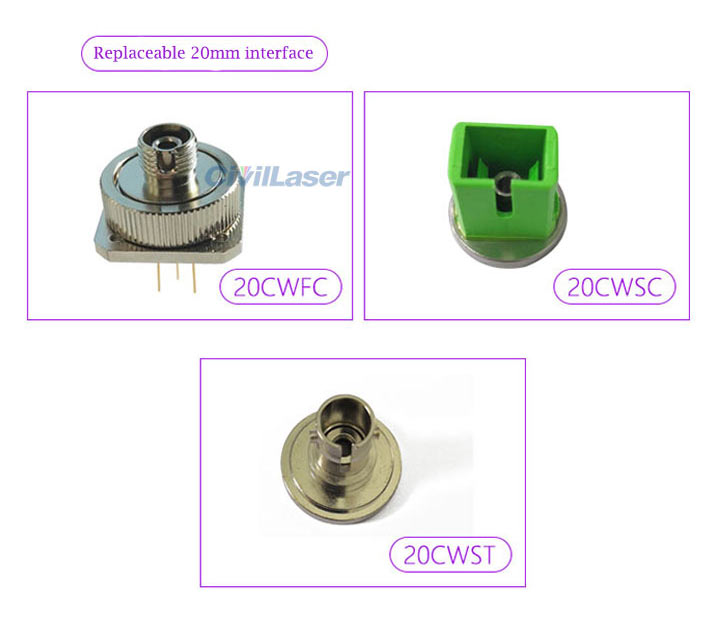

密閉TO8パッケージまたはレセプタクル付き。
[用途]
光学センサー
光学測定機器
産業用自動制御
IR /レーザー光モニタリング
蛍光検出器
医療機器
分光測光/ CTスキャン
絶対最大定格:
パラメータ |
記号 |
値 |
単位 |
動作温度 |
Top |
-40~+85 |
℃ |
保存温度 |
Tstg |
-45~+125 |
℃ |
逆電圧 |
Vr |
15 |
V |
はんだ付け温度(時間) |
Ts(10s) |
260 |
℃ |
電気的および光学的特性:(T = 25℃)
パラメータ |
記号 |
単位 |
典型的な値 |
アクティブ直径 |
Φ |
mm |
6*6 |
スペクトル範囲 |
λ |
nm |
400-1100 |
応答性 |
Re (VR=5V,λ=405nm ) |
mA/mW |
0.10 |
Re (VR=5V,λ=650nm ) |
mA/mW |
0.38 |
Re (VR=5V,λ=850nm ) |
mA/mW |
0.55 |
Re (VR=5V,λ=1064nm ) |
mA/mW |
0.20 |
暗電流 |
ID(0V) |
nA |
0.05 |
ID(5V) |
nA |
1.2 |
逆破壊電圧 |
VBR (IR=10uA) |
V |
60 |
接合容量 |
Cj (f=1MHz, VR=0V) |
pF |
3000 |
Cj (f=1MHz, VR=5V) |
pF |
600 |
飽和光パワー |
Ps(VR=0V) |
mW |
5 |
Ps(VR=5V) |
mW |
25 |
動作電圧 |
VR |
V |
0-10 |
シャント抵抗 |
Rsh (VR=10mV) |
MΩ |
200 |

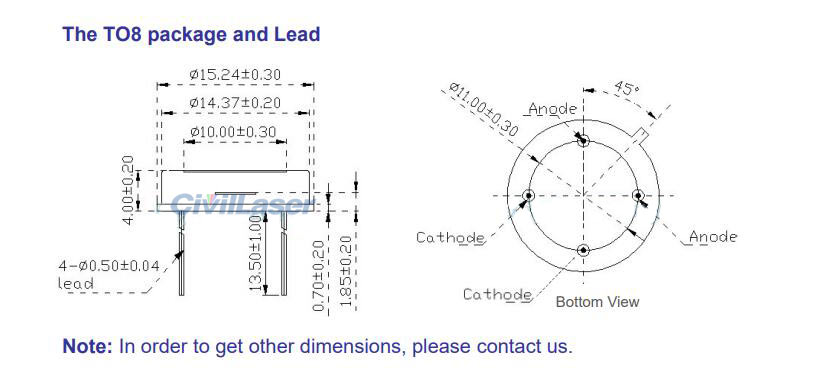

パッケージ |
Hermetic TO8 Can package or with receptacle. |
注意:

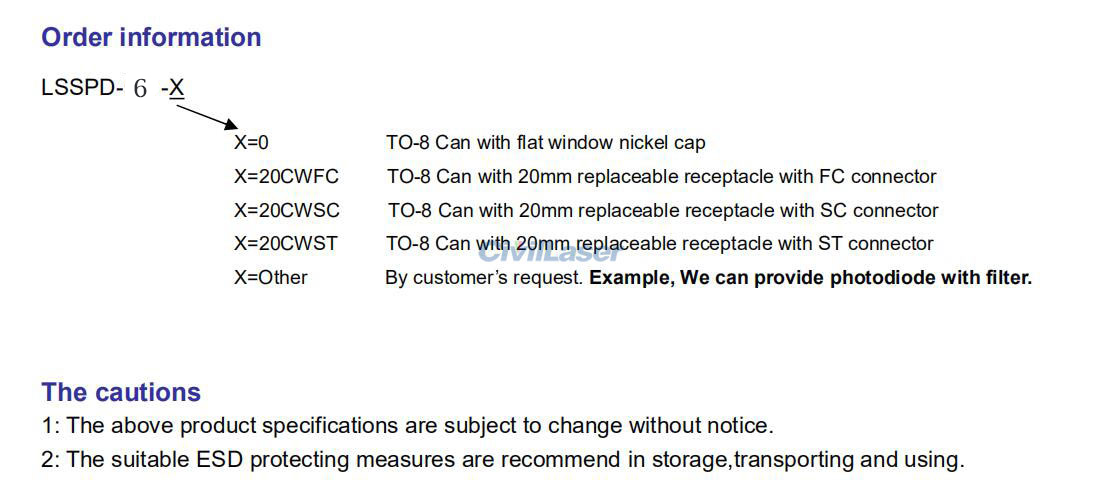

(1)デフォルトはTO-8缶パッケージです。他のモデルが必要な場合は、お問い合わせください。
(2)ご注文数量が10個未満または10個を超える場合は、販売価格が異なりますので、 お問い合わせください。
(3)納期:我々は一般的に使用されるPDの少量を持っています。 数量が多い場合は、再生産する必要があります。通常、1〜3週間で、モデルによって納期が異なります。
